دنیای الکترونیک دیجیتال و طراحی سیستمهای تعبیهشده بدون حضور میکروکنترلرها قابل تصور نیست. در میان خانوادههای مختلف میکروکنترلرها، AVR یکی از محبوبترین گزینهها برای آموزش، آزمایش و پیادهسازی پروژههای عملی است. شبیهسازی AVR در Proteus به عنوان یکی از قدرتمندترین ابزارها در طراحی و آزمایش این پروژهها شناخته میشود.
در این مقاله از سری مقالات آموزشی پی استور قصد داریم شما را با مزایا و ساختار پروژه شبیه سازی شده با AVR در پروتئوس آشنا کنیم و چند نمونه از پروژههای مهم را بررسی نماییم که در درس ریزپردازنده و پروژههای دانشگاهی کاربرد فراوانی دارند.
آشنایی با میکروکنترلر AVR و نرمافزار Proteus
در دنیای الکترونیک و طراحی سیستمهای تعبیهشده، میکروکنترلرها نقش بسیار مهمی ایفا میکنند. یکی از محبوبترین میکروکنترلرها در بین دانشجویان، مهندسان و علاقهمندان به الکترونیک، میکروکنترلرهای خانواده AVR هستند. این محبوبیت به دلیل سادگی برنامهنویسی، قیمت مناسب، و پشتیبانی نرمافزارهای شبیهسازی مانند Proteus میباشد.
میکروکنترلر AVR چیست؟
AVR یک خانواده از میکروکنترلرهای ۸ بیتی شرکت Atmel (اکنون بخشی از Microchip) است که بر پایه معماری RISC طراحی شدهاند. سرعت بالا، توان مصرفی پایین، سادگی در برنامهنویسی و تنوع پینها، این خانواده را به گزینهای ایدهآل برای پروژههای آموزشی و صنعتی تبدیل کردهاند.
نرمافزار Proteus
Proteus یک نرمافزار قدرتمند در حوزه شبیهسازی مدارات الکترونیکی است که قابلیت شبیهسازی رفتار سختافزاری و نرمافزاری را بهصورت همزمان داراست. در این نرمافزار میتوان با وارد کردن کدهای برنامهنویسی (به زبانهایی مثل C یا Assembly) در محیطهایی مانند CodeVision یا Atmel Studio و سپس بارگذاری فایل HEX در میکروکنترلر، کل پروژه را تست و تحلیل کرد.
اگر علاقهمند هستید بیشتر با نرمافزار پروتئوس و کاربردهای آن آشنا شوید، پیشنهاد میکنیم مقاله جامع ما با عنوان «پروتئوس چیست؟ — معرفی ۱۲ پروژه آماده پروتئوس» را مطالعه کنید.
معرفی پروژه شبیه سازی شده با AVR در پروتئوس
در این بخش از مقاله به معرفی چهار پروژه مهم و کاربردی خواهیم پرداخت که همگی با پروژه شبیه سازی شده با AVR در پروتئوس قابل پیادهسازی هستند:
1- پروژه رقص نور با میکروکنترلر AVR در پروتئوس
یکی از سادهترین و در عین حال جذابترین پروژه میکروکنترلر AVR که برای شروع یادگیری بسیار توصیه میشود، پروژه رقص نور است. در این پروژه آموزشی، با استفاده از چند LED و برنامهنویسی ابتدایی، میتوان جلوههای دیدنی از روشن و خاموش شدن چراغها را ایجاد کرد که تجربهای جالب و مفید برای علاقهمندان به الکترونیک و برنامهنویسی فراهم میسازد.
ویژگیهای این پروژه شامل آشنایی با پورتهای خروجی میکروکنترلر AVR و نحوه کنترل پایهها، استفاده از دستورات تأخیر (delay) برای تنظیم زمانبندی میان تغییر حالت LEDها و تمرین برنامهنویسی با حلقهها و ساختارهای کنترلی در محیط CodeVision یا سایر کامپایلرهای AVR است.
از نظر کاربرد آموزشی، این پروژه گزینهای بسیار مناسب برای شروع یادگیری عملی میکروکنترلرها به شمار میرود. همچنین امکان اجرای کامل پروژه در محیط شبیهسازی Proteus بدون نیاز به برد یا تجهیزات فیزیکی وجود دارد که کمک میکند مفاهیمی مانند زمانبندی، کنترل سختافزار و طراحی پروژههای الکترونیکی ساده بهتر درک شوند.
این پروژه نمونهای از پروژه میکروکنترلر AVR است که برای دانشآموزان، دانشجویان و علاقهمندان به الکترونیک و برنامهنویسی کاملاً کاربردی و آموزنده میباشد.
🔗 دریافت پروژه رقص نور با میکروکنترلر AVR در پروتئوس
2- راه اندازی کیپد و LCD با میکرو کنترلر AVR در پروتئوس
در این پروژه میکروکنترلر AVR، از یک کیپد ماتریسی ۴×۴ برای دریافت ورودی از کاربر و یک LCD کاراکتری ۱۶×۲ برای نمایش خروجی استفاده شده است. ارتباط این دو تجهیز با میکروکنترلر از طریق پورتهای ورودی/خروجی و بهصورت موازی برقرار شده که یکی از روشهای رایج در طراحی سیستمهای تعاملی با نمایشگر و صفحهکلید است.
این شبیهسازی AVR در Proteus بهگونهای طراحی شده که کاربر بتواند با فشردن کلیدهای کیپد، دادهای را وارد کرده و بلافاصله همان داده روی LCD نمایش یابد. در طول اجرای این پروژه، مفاهیم مهمی مانند استفاده از توابع Delay و حلقهها برای خواندن ورودی، تشخیص دقیق ردیف و ستون در کیپد، و ارسال دستور و داده به نمایشگر آموزش داده میشود.
این تمرین، یکی از پروژههای کاربردی و آموزشی مناسب برای دانشجویان بهشمار میرود و میتواند بهعنوان پروژه درس ریزپردازنده مورد استفاده قرار گیرد، چراکه مهارتهای پایهای در برنامهنویسی، ارتباط سختافزاری و کنترل تجهیزات جانبی را بهخوبی پوشش میدهد.
🔗 مشاهده و دانلود راه اندازی کیپد و LCD با میکرو کنترلر AVR در پروتئوس
در این پروژه آموزشی، کاربر با فشار دادن کلیدهای کیپد، اطلاعات ورودی را وارد کرده و همان اطلاعات بهصورت لحظهای بر روی LCD نمایش داده میشود. در جریان اجرای این پروژه میتوان با مفاهیمی مانند استفاده از توابع تأخیر و حلقهها برای خواندن ورودی، تشخیص ردیف و ستون در کیپد، و نحوه ارسال داده و دستور به LCD آشنا شد؛ مفاهیمی که پایه و اساس ارتباط میکروکنترلر با تجهیزات جانبی را تشکیل میدهند.
3- پروژه سون سگمنت با میکروکنترلر AVR در پروتئوس

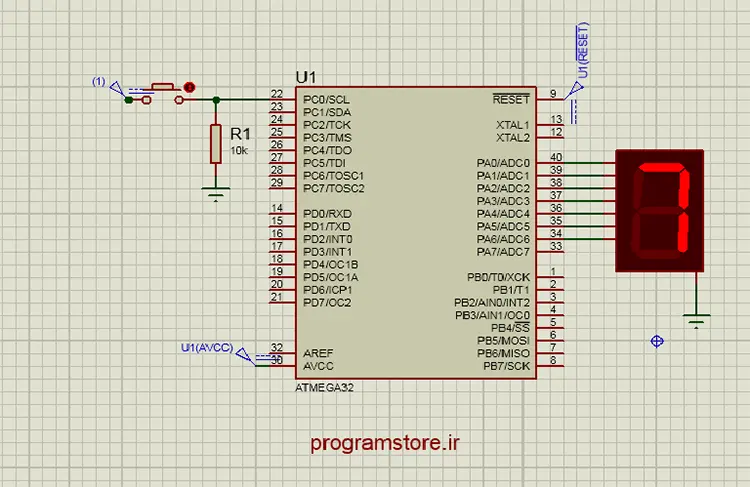

سون سگمنت یکی از رایجترین نمایشگرها در دنیای الکترونیک است که برای نمایش اعداد بهصورت ساده و خوانا کاربرد فراوانی دارد. در این پروژه، با استفاده از میکروکنترلر AVR و برنامهنویسی اصولی، نمایش اعداد از ۰ تا ۹ بر روی سون سگمنت پیادهسازی شده است. این شبیهسازی در محیط Proteus انجام میشود و برای شروع کار با نمایشگرهای دیجیتال بسیار مفید است.
در روند اجرای این پروژه، ابتدا با پورتهای ورودی/خروجی میکروکنترلر AVR آشنا میشوید و سپس نحوه کنترل پایههای سون سگمنت برای نمایش اعداد را یاد میگیرید. همچنین با استفاده از آرایهها در کدنویسی، حجم برنامه کاهش یافته و مدیریت نمایش ارقام سادهتر میشود.
این پروژه میتواند در شمارندههای دیجیتال، ساعتهای دیجیتال و ابزارهای اندازهگیری عددی مورد استفاده قرار گیرد. یادگیری نحوه راهاندازی سون سگمنت با AVR، گامی مهم در مسیر تسلط بر پروژههای کاربردی و عملی در دنیای الکترونیک و میکروکنترلرها بهشمار میرود.
🔗 دانلود پروژه سون سگمنت با میکروکنترلر AVR در پروتئوس
4- پروژه شبیه سازی اتصال LED به میکرو کنترلر با پروتئوس

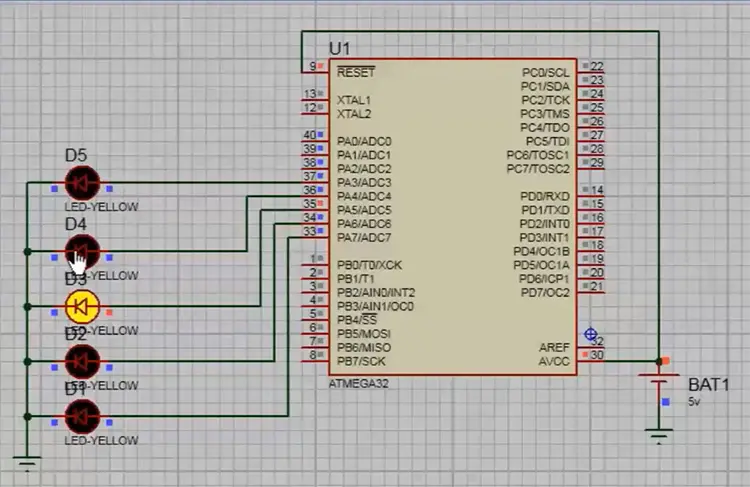

در این پروژه ساده اما بسیار پایهای، اتصال و کنترل یک یا چند LED از طریق پینهای خروجی میکروکنترلر AVR در محیط پروتئوس شبیهسازی شده است. این تمرین ابتدایی، پایه و اساس بسیاری از پروژههای پیچیدهتر الکترونیکی را تشکیل میدهد و درک عمیقتری از نحوه عملکرد پورتهای ورودی/خروجی (I/O) فراهم میسازد.
در جریان اجرای این پروژه، کاربر با مفاهیمی مانند نحوه روشن و خاموش کردن یک پین خروجی، نقش مقاومتها در محدود کردن جریان LED و استفاده از توابع Delay برای زمانبندی دقیق آشنا میشود. این آموزش ساده، یک نقطه شروع بسیار خوب برای ورود به دنیای پروژههای میکروکنترلری است.
🔗 مشاهده پروژه شبیه سازی اتصال LED به میکرو کنترلر با پروتئوس
این پروژه بهطور خاص بهعنوان پروژه درس ریزپردازنده در بسیاری از دورههای دانشگاهی مورد استفاده قرار میگیرد، چرا که مفاهیم پایهای کنترل سختافزار، طراحی مدار و کار با میکروکنترلر را بهصورت عملی آموزش میدهد. همچنین، مقدمهای مناسب برای درک و اجرای پروژههای مهمتر مانند رقص نور، کیپد، LCD و سون سگمنت به شمار میرود.
نکات مهم در طراحی پروژه میکروکنترلر AVR
در هنگام طراحی و پیادهسازی پروژه میکروکنترلر AVR باید به نکات زیر توجه شود:
- انتخاب پورت مناسب: انتخاب صحیح پورت برای ورودی و خروجی بسیار مهم است، چرا که برخی پورتها قابلیتهای خاصی مانند PWM یا ADC دارند.
- مدیریت منابع حافظه: حافظه فلش و SRAM میکروکنترلر محدود است. بنابراین استفاده بهینه از متغیرها و توابع اهمیت زیادی دارد.
- تست مرحلهای: به جای اجرای کل پروژه بهصورت یکجا، آن را به بخشهای کوچکتر تقسیم و تست کنید.
- مطالعه دیتاشیتها: درک دقیق از ساختار داخلی AVR و پایههای آن بدون مطالعه دیتاشیتها ممکن نیست.
- مدیریت تأخیرها: استفاده بیش از حد از Delayها ممکن است باعث کندی عملکرد پروژه شود، لذا بهتر است از وقفهها استفاده گردد.
کاربرد پروژه های AVR در درس ریزپردازنده و پروژه های دانشگاهی
بسیاری از پروژههایی که در دانشگاهها برای درس ریزپردازنده ارائه میشوند، با استفاده از AVR طراحی و شبیهسازی میگردند. این پروژهها مزایای زیر را دارند:
- سادهسازی مفاهیم پیچیده: با کمک شبیهسازیهای تصویری در پروتئوس، دانشجویان بهتر مفاهیم را درک میکنند.
- افزایش مهارت عملی: دانشجو به جای صرفاً حفظ تئوریها، وارد مرحله طراحی و پیادهسازی میشود.
- قابلیت تست بدون سختافزار: نیازی به تهیه برد و قطعات گرانقیمت نیست، تنها با کامپیوتر و نرمافزار Proteus پروژه انجام میشود.
- آمادگی برای بازار کار: تسلط بر پروژههای شبیهسازی AVR در Proteus به عنوان یک مهارت عملی برای کار در صنایع مختلف بسیار ارزشمند است.
نتیجهگیری
با توجه به سادگی، قابلیت اطمینان، منابع آموزشی فراوان و پشتیبانی گسترده، پروژه شبیه سازی شده با AVR در پروتئوس یکی از بهترین روشها برای یادگیری اصول میکروکنترلر و طراحی سیستمهای تعبیهشده محسوب میشود. دانشجویان میتوانند با اجرای پروژههایی مانند رقص نور، راهاندازی LCD و کیپد، کار با سون سگمنت و حتی اتصال ساده LED، به مهارتی عملی در برنامهنویسی و طراحی دیجیتال دست یابند. استفاده از شبیهساز Proteus نیز به آنها اجازه میدهد بدون نیاز به تجهیزات گرانقیمت، پروژههایی کامل و کاربردی را پیادهسازی کنند.
در نهایت، پروژه میکروکنترلر AVR نهتنها برای دانشجویان مهندسی برق و الکترونیک، بلکه برای علاقهمندان به الکترونیک و برنامهنویسی نیز فرصت مناسبی برای تمرین، آزمون و توسعه مهارتهای کاربردی است.
